SFP+ ポート情報
Magic WAN コネクタのハードウェアバージョンには、10G スループットをサポートする 2 つの SFP+ ポート ↗ が含まれています。これらのポートは、機械内のすべての 1G RJ45 ポートと同様に、WAN ポートまたは LAN ポートとして構成できます。10G WAN アップリンクは、IPsec トンネル速度によってボトルネックになることが多いため、SFP+ ポートは高速 LAN の構成や光ファイバー接続の使用に最も便利です。
SFP+ ポートは通常の LAN ポートの隣にあります。ダッシュボードでは次のように表示されます：
- SFP+ ポート 1 はダッシュボードの ポート 7 で表示されます
- SFP+ ポート 2 はダッシュボードの ポート 8 で表示されます

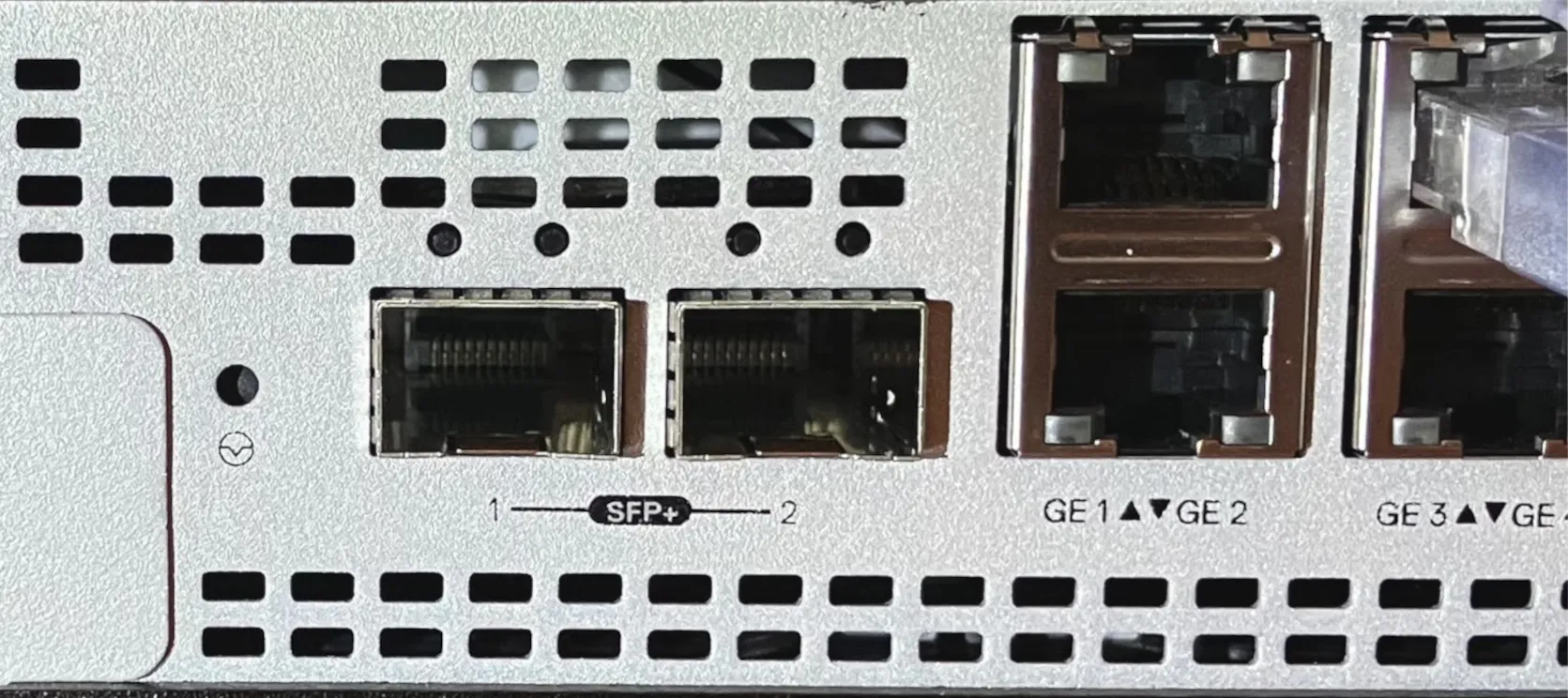

左のポート、SFP+ 1 はポート 7 です。右のポート、SFP+ 2 はポート 8 です。
Magic WAN コネクタは、RJ45、DAC、光ファイバーなどを含む 10Gbps SFP+ モジュールのみをサポートします。多くの 1 Gbps モジュールは、内部で使用される Intel ドライバと互換性がないため、サポートされていません。
Cloudflare は次の SFP+ 入力をサポートしています：
- 10 Gbps Intel 互換の光学機器、10GBase-SR、LR、ER を使用。これには、10 Gbps の Intel 互換アクティブ光ケーブル (AOC) が含まれます。
- 10 Gbps DAC Twinax ケーブル、SFF-8431 v4.1 および SFF-8472 v10.4 互換
- 10GBASE-T RJ45 コンバータモジュール
Cloudflare は、さまざまなベンダー間で互換性のある一般的に入手可能な 10G モジュールを正常に展開しました：
- StarTech Dell EMC Twinax SFP+ DAC
- Ubiquiti マルチモード、デュプレックス、10 Gbps 光ファイバートランシーバモジュール
SFP+ モジュール/ケーブルは両端で互換性がある必要があることを忘れないでください。つまり、接続の両側が 10 Gbps である必要があり、両方のハードウェアスタックと互換性のある同じモジュール/ケーブルである必要があります。モジュール/光学機器/ケーブルの選択は、最終的には特定の相互運用性のニーズに依存し、RJ45 から期待される「プラグアンドプレイ」状況とは大きく異なります。
SFP+ モジュールは、コネクタを本番使用に展開する前にインストールおよびテストする必要があります。
サポートされていない SFP+ 入力は、インターフェースが立ち上がらないこと（つまり、コネクタにステータスライトがない）や、ポート（7 または 8）がオフラインになることによって示されます。これはハードウェアが再起動されるまで続きます。
サポートされていないモジュールが接続された場合、モジュールを取り外し、電源を 5 秒間切ってコネクタを再起動する必要があります。再起動中にモジュールを接続したままにしておくと、モジュールを取り外した後にコネクタを再起動する必要があります。
