strongSwan

このチュートリアルでは、strongSwanをMagic WANと共に設定する方法を説明します。strongSwanの構成、IPsecトンネルの設定、およびポリシーベースのルーティングの作成方法を学びます。

1. ヘルスチェックの設定

まず、Magic WANの双方向ヘルスチェックターゲットを設定します。この特定のチュートリアルでは、ターゲットIPアドレスとして172.64.240.252を使用し、typeをリクエストとして設定します。

curl --request PUT \
https://api.cloudflare.com/client/v4/accounts/{account_id}/magic/ipsec_tunnels/{tunnel_id} \
--header "X-Auth-Email: <EMAIL>" \
--header "X-Auth-Key: <API_KEY>" \
--header "Content-Type: application/json" \
--data '{
  "health_check": {
    "enabled": true,
    "target": "172.64.240.252",
    "type": "request",
    "rate": "mid"
  }
}'

2. StrongSwanの設定

まず、StrongSwanをインストールします ↗。例えば、コンソールを開いて次のコマンドを実行します：

sudo apt-get install strongswan -y

StrongSwanのインストールが完了したら、/etc/strongswan.confに移動して設定ファイルを編集し、次の設定を追加します：

charon {
    load_modular = yes
    install_routes = no
    install_virtual_ip = no

    plugins {
        include strongswan.d/charon/*.conf
    }
}

include strongswan.d/*.conf

3. IPsecファイルの設定

/etc/ipsec.confに移動し、次の設定を追加します：

# ipsec.conf - strongSwan IPsec 設定ファイル
config setup
    charondebug="all"
    uniqueids = yes

conn %default
    ikelifetime=4h
    rekey=yes
    reauth=no
    keyexchange=ikev2
    authby=secret
    dpdaction=restart
    closeaction=restart

# サンプルVPN接続
conn cloudflare-ipsec
    auto=start
    type=tunnel
    fragmentation=no
    leftauth=psk
    # VMのプライベートIP
    left=%any
    # ダッシュボードからのトンネルID、この例ではFQDNが使用されています
    leftid=<YOUR_TUNNEL_ID>.<YOUR_ACCOUNT_ID>.ipsec.cloudflare.com
    leftsubnet=0.0.0.0/0
    # Cloudflare Anycast IP
    right=<YOUR_CLOUDFLARE_ANYCAST_IP>
    rightid=<YOUR_CLOUDFLARE_ANYCAST_IP>
    rightsubnet=0.0.0.0/0
    rightauth=psk
    ike=aes256-sha256-modp2048!
    esp=aes256-sha256-modp2048!
    replay_window=0
    mark_in=42
    mark_out=42
    leftupdown=/etc/strongswan.d/ipsec-vti.sh

次に、Cloudflareのヘルスチェックのターゲットとして設定したIP（172.64.240.252）を使用して、仮想トンネルインターフェース（VTI）を作成する必要があります。/etc/strongswan.d/に移動します。
ipsec-vti.shというスクリプトを作成し、次の内容を追加します：

#!/bin/bash

set -o nounset
set -o errexit

VTI_IF="vti0"

case "${PLUTO_VERB}" in
    up-client)
        ip tunnel add "${VTI_IF}" local "${PLUTO_ME}" remote "${PLUTO_PEER}" mode vti \
        key "${PLUTO_MARK_OUT%%/*}"
        ip link set "${VTI_IF}" up
        ip addr add 172.64.240.252/32 dev vti0
        sysctl -w "net.ipv4.conf.${VTI_IF}.disable_policy=1"
        sysctl -w "net.ipv4.conf.${VTI_IF}.rp_filter=0"
        sysctl -w "net.ipv4.conf.all.rp_filter=0"
        ip rule add from 172.64.240.252 lookup viatunicmp
        ip route add default dev vti0 table viatunicmp
        ;;
    down-client)
        ip tunnel del "${VTI_IF}"
        ip rule del from 172.64.240.252 lookup viatunicmp
        ip route del default dev vti0 table viatunicmp
        ;;
esac
echo "executed"

4. ポリシーベースのルーティング（PBR）の追加

IPsecトンネルはそのままで動作していますが、戻りトラフィックをIPsecトンネル経由でリダイレクトするためにポリシーベースのルーティング（PBR）を作成する必要があります。これがないと、Cloudflareから送信されたヘルスプローブへのICMP応答が、同じIPsecトンネルではなくインターネット経由で返されます。これは潜在的な問題を避けるために必要です。

これを実現するために、チュートリアルではiproute2 ↗を使用して、172.63.240.252からトンネルインターフェースへのIPパケットをルーティングします。

/etc/iproute2/に移動します。
rt_tablesファイルを編集して、ルーティングテーブルの番号と名前を追加します。この例では、名前としてviatunicmp、番号として200を使用しました。

#
# 予約された値
#
255 local
254 main
253 default
0   unspec
200 viatunicmp
#
# local
#
#1  inr.ruhep

コンソールを開き、作成したばかりのルーティングテーブルに一致するルールを追加します。このルールは、パケットの送信元アドレスが172.64.240.252の場合に、システムがルーティングテーブルviatunicmpを使用するよう指示します：

ip rule add from 172.64.240.252 lookup viatunicmp

新しく作成したルーティングテーブルviatunicmpにルートを追加します。これは、viatunicmpテーブル内のインターフェースvti0経由のデフォルトルートです。

ip route add default dev vti0 table viatunicmp

これで、IPsecをstartできます。また、stop、restart、およびIPsec接続のstatusを表示することもできます：

ipsec start

Security Associations (1 up, 0 connecting):
cloudflare-ipsec[1]: ESTABLISHED 96 minutes ago, <IPSEC_TUNNEL_IDENTIFIER>.ipsec.cloudflare.com]...162.159.67.88[162.159.67.88]
cloudflare-ipsec{4}:  INSTALLED, TUNNEL, reqid 1, ESP SPIs: c4e20a95_i c5373d00_o
cloudflare-ipsec{4}:   0.0.0.0/0 === 0.0.0.0/0

5. 接続状態の確認

StrongSwanをMagic WANで設定した後、tcpdumpを使用してCloudflareから発信されたヘルスチェックの状態を調査できます。

sudo tcpdump -i <OUTGOING_INTERFACE> esp and host <TUNNEL_CLOUDFLARE_ENDPOINT_IP>

この例では、出力インターネットインターフェースが、Cloudflareのヘルスチェックプローブ（リクエストと応答の両方）からのIPsec暗号化パケット（ESP）が、設定したIPsecトンネルを通過していることを示しています。

tcpdump shows the IPsec encrypted packets from Cloudflare's health probbes

また、vti0でtcpdumpを実行して、復号化されたパケットを確認することもできます。

sudo tcpdump -i vti0 host 172.64.240.252

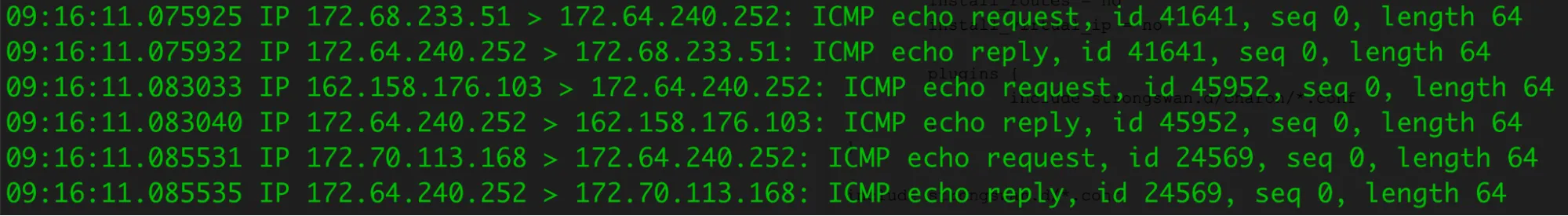

If you run tcpdump on vti0 you can check for decrypted packets
